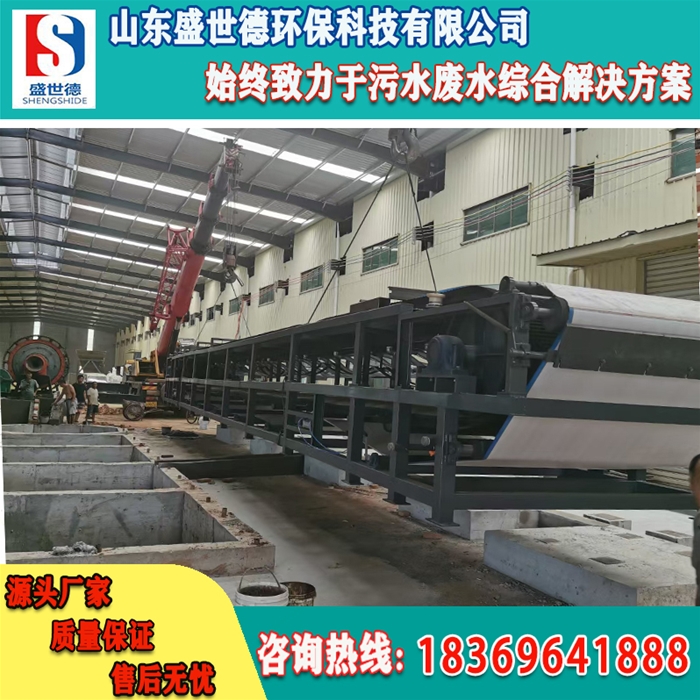

化工污泥真空带式脱水机是我公司自主研发的新型过滤设备。以专门的滤布为过滤介质，前区充分利用物料的重力和真空负压真空脱水，真空脱水区采用固定支撑辊式，周边采用摩擦阻力小的条形密封结构，快速真空脱水后进入二区高压挤压脱水，二区采用高压挤压辊，挤压辊表面设计有真空吸水槽，高压挤压之后在进行三区高压真空脱水，三区真空脱水是依靠分配盘分配真空，保证大量挤压水分被真空过滤。从而连续完成喂料、过滤，压滤、过滤、卸料、滤布回用等工艺操作。

化工污泥真空带式脱水机具有过滤效率高、生产能力大、滤饼水分低、操作灵活，维修费用低等优点。可广泛应用于化工、煤炭、食品、造纸、石墨、纤维等行业的脱水和部分工业物料的固液分离，该设备尤其对于疏散形、体积压缩比较大物料的脱水有着良好的应用。

真空带式脱水机结构特点：

1、化工污泥真空带式脱水机采用一级重力和真空负压脱水，二级高压挤压脱水，三级高压真空脱水，可以连续完成喂料、过滤、压滤、过滤、卸料、滤布回用等工艺操作。

2、整体结构模块化设计，可灵活组装，便于运输、安装、维护。

3、蛇形自动纠偏，采用气动张紧和气动自动纠偏装置，保证滤带的正常运行，操作灵活，灵活简单。

4、采用分配阀真空模式，高真空度，滤饼水分低，滤液可反复利用，减少排放。

5、全自动化运行，连续作业，运行平稳，采用DCS计算机控制系统或触摸屏结合PLC控制，可实现现场和远程自动控制。。

6、动力传动机构采用变频调速，调速范围大，适应性广。

7、设有*的可调滤布反冲洗装置，可以根据物料的特性调整反冲洗压力，保证滤布的脱水效果，采用*的排液系统，可适合工况条件下使用。

8、化工污泥真空带式脱水机采用红外防护和紧急停车装置，可实现一人多机操作，自动化程度高、操作简单方便可靠。

技术参数

选型指南

1、根据化工污泥固液比、处理量、固体粒径、粘度、固体堆比重选择设备型号；

2、根据物料的PH值选择过流部件材质，固体粒径、物料的温度选择过滤介质；

3、适应滤饼压缩比大于2：1的物料（10Kpa时）；

4、常洗涤的物料应选择真空室长度大于10m的机型，其他洗涤的物料，应选择浸滤机型；

5、同行业未使用过的相同物料应先做小试试验再进行设备选型；

6、选择过滤有效宽度的机型；

真空带式过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布回用等作业。设备具有自动化程度高、生产能力大、洗涤效果好、滤饼水分低、操作灵活，维修简单等优点。广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等行业。

真空带式过滤机工作原理

真空带式过滤机以滤布为过滤介质，采用整体的环形橡胶带作为真空室。环形橡胶带由传动装置传动连续运行，滤布铺敷在胶带上与之同步运行，腔带与真空滑台接触（真空室与橡胶带间装有环形摩擦带并通入水形成水密封），料浆由布料器均匀地分布在滤布上。当真空室接通真空系统时，在橡胶带上形成真空抽滤区，滤液穿过滤布经橡胶带上的横沟槽汇总并由中心孔进八真空室，固体颗料被截留在滤布上形成滤饼，随着橡胶带的移动，已形成的滤饼受压力差影响逐步被脱干，后滤布与胶带分开，在卸料辊处将滤饼卸出，进入真空室的液体经气水分离器排出。卸除滤饼后滤布经清洗后获得回用，再经过一组支撑辊和纠偏装置重新进入过滤区，开始进入新一过滤周期。橡胶带式真空过滤机实现了真正意义上的连续运行、连续过滤，物料从进料、脱水、卸渣到滤布清洗，可以不间断的连续进行。

技术特点

1：真空带式过滤机整体结构模块化设计，可灵活组装，便于运输和安装。 2：自动化程度高；下料、过滤、洗涤、吸干、卸料、滤布清洗均为连续自动化，提高生产效率，降低运行成本，减轻工人劳动强度。 3：过滤速度快；物料通过沉淀区，大颗粒在底层，小颗粒在上层，滤饼结构合理，滤液通透阻力小，可进行薄层快速过滤。 4：过滤工艺方便；滤饼厚度、洗水量。逆流洗涤级数、真空度、滤布速度任意调整，以达到过滤效果。 5：洗涤效果好；可实现多级平流或逆流洗涤，母液和洗涤液根据工艺需要可分别收集和再利用。 6：控制系统应用了DCS技术，可实现现场和远程自动控制。

真空带式过滤机以滤布为过滤介质，采用整体的环形橡胶带作为真空室。环形橡胶带由传动装置传动连续运行，滤布铺敷在胶带上与之同步运行，腔带与真空滑台接触（真空室与橡胶带间装有环形摩擦带并通入水形成水密封），料浆由布料器均匀地分布在滤布上。当真空室接通真空系统时，在橡胶带上形成真空抽滤区，滤液穿过滤布经橡胶带上的横沟槽汇总并由中心孔进八真空室，固体颗料被截留在滤布上形成滤饼，随着橡胶带的移动，已形成的滤饼受压力差影响逐步被脱干，后滤布与胶带分开，在卸料辊处将滤饼卸出，进入真空室的液体经气水分离器排出。卸除滤饼后滤布经清洗后获得回用，再经过一组支撑辊和纠偏装置重新进入过滤区，开始进入新一过滤周期。橡胶带式真空过滤机实现了真正意义上的连续运行、连续过滤，物料从进料、脱水、卸渣到滤布清洗，可以不间断的连续进行。

真空过滤机产品优点

1、性能优势

DI型移动盘式真空过滤机过滤效率高、滤饼洗涤效果好、滤布再生、操作灵活、维修费用低，滤饼洗涤方式可采用多级逆流或并流洗涤。特别适合于沉降速度较快、滤饼需多级洗涤的工艺过程。

2、配备优势 （1）技术的真空自动平衡排液系统。无须控制，自动排液。A、B两种型号供选择； （2）新型滤带自动快速纠偏装置； （3）新型滤液集流系统； （4）气控切换系统。切换快速，动作准确； （5）特别的真空密封装置。密封性能好，使用寿命长。

真空过滤机应用范围

化学工业：酒精、碳酸钙、硫化钠、氯酸钾、合成树脂、各种单体、活性碳、氢氧化铝、铬酸盐、塑料、橡胶业助剂、杀菌剂、氧化铁、氧化铅、涂料、染料及其中间体、分子筛、催化剂等。

肥料：碳酸钙、磷石膏、硝酸钙、硫酸钙（NPK）、硝磷法的泥浆。

食品：柠檬酸钙、柠檬酸（在硫酸钙中）、乳糖、蛋白质（马铃薯）、植物油、蔗糖、草酸钙、漂白土油等。

医药：抗菌素、氯化铵、氟化苏打、酶、轻泻剂、青霉素盐、镇静剂、维生素等。

矿业冶金：钛铁矿、铀矿的分解物、铝矿的提取、稀土矿的浸出和提取、氢氧化铝、氧化铝、金红石、光卤石、钾盐、铜渣、金属的浮洗精矿、金精矿、红泥、黄金的沉淀物、煤的泥浆（煤的浮洗物和细粉）等。

造纸：造纸废液、工业废水、滤纸纸浆等。环境保护：工业的排放废水、污水泥浆.

我公司制作各种污水处理设备，研究开发的各类污水处理设备，可根据客户不同实际情况提供处理能力1-500m³/h的产品，可有效去除COD、BOD、悬浮物等污染物。广泛应用于生活、医疗污水和矿山、冶金、化工、造纸、煤炭等工业污水处理，使出水达到一级排放标准，高品质出水可直接排放或做浇花、洗车、冲洗等回用。
